Line Magnetic LM-503PA
Mono-Leistungsverstärker
PRODUKTINFORMATIONEN

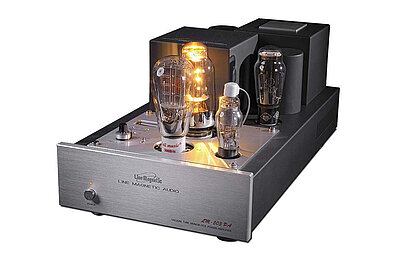

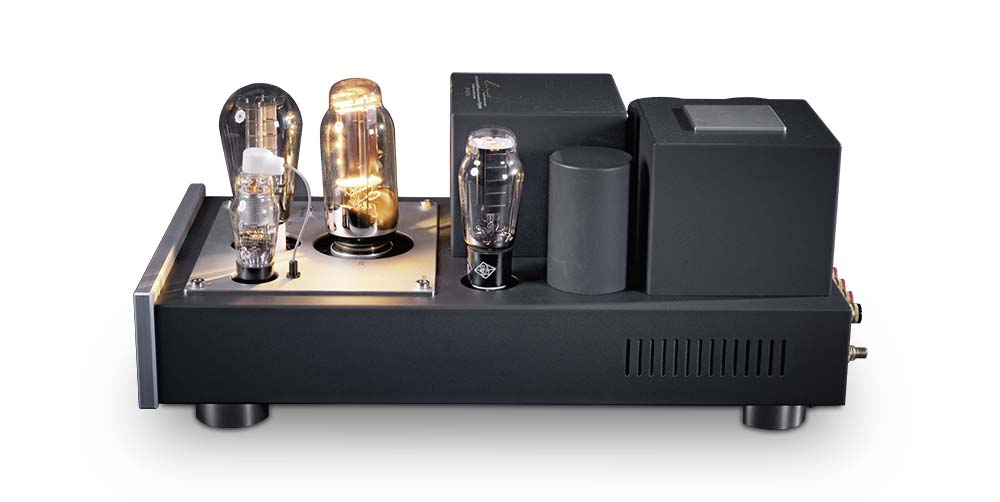

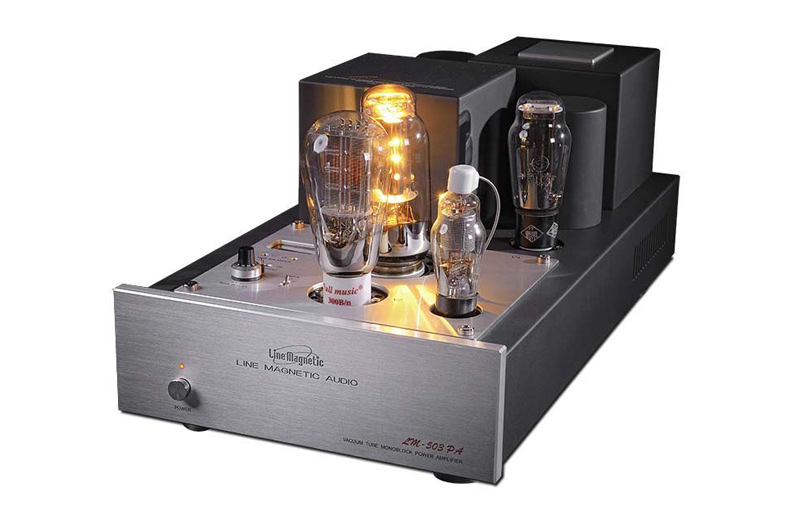

Der LM-503PA Mono-Endverstärker wurde von einem Western Electric Originaldesign inspiriert. Er verwendet eine Single-Ended-845-Ausgangsstufe mit einem 300B-Treiber und einem 5U3C-Gleichrichter. In der Vorverstärkerstufe kommt eine spezielle Line-Magnetic-Röhre, die 310A, zum Einsatz.

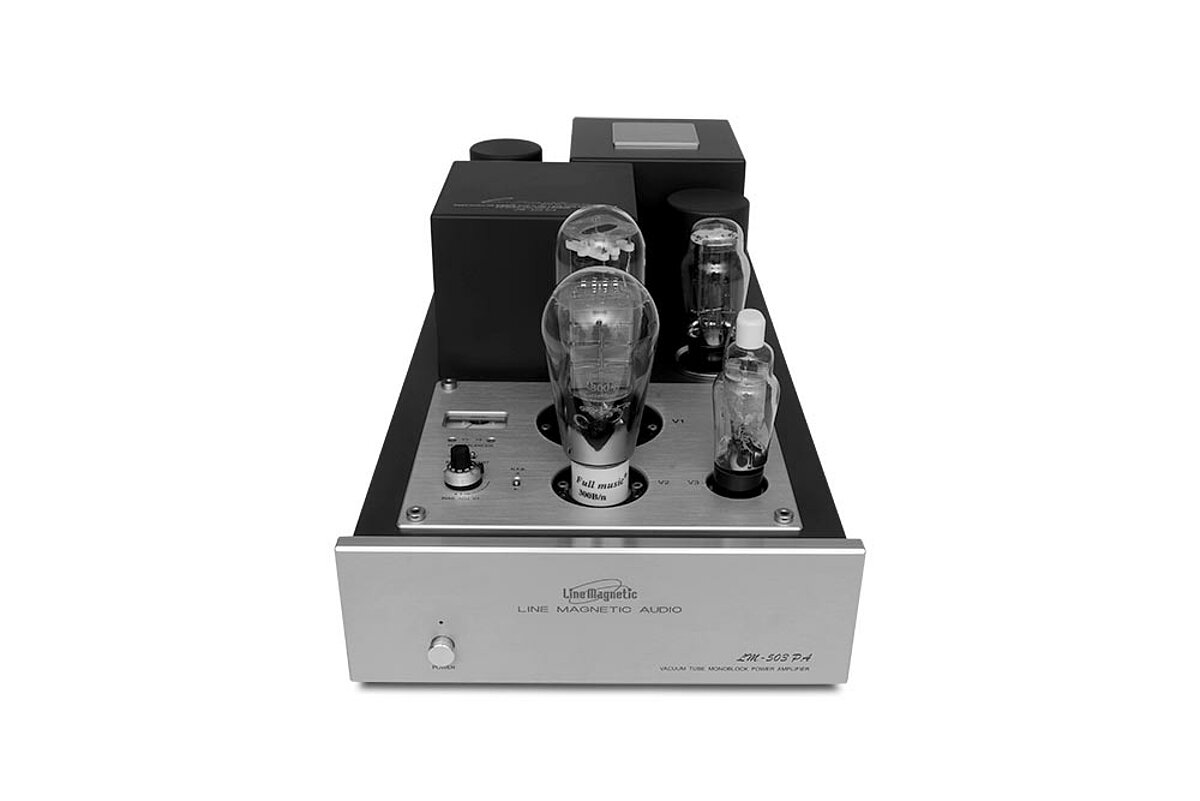

Die Stromleitung wird durch zwei spezielle Drosseln gefiltert. Die Vorspannung für die Röhre 845 lässt sich mit einem speziellen Vu-Meter auf der oberen Platte leicht einstellen.
Die Mono-Endstufe LM-503PA wurde im März 2017 mit dem deutschen Red Dot Award ausgezeichnet. Diese Auszeichnung wird inoffiziell als "Oscar für internationales Industriedesign" bezeichnet, womit dieser Verstärker zu den besten der Welt zählt.
Highlights
- Single-Ended-Design
- Klasse-A-Verstärker
- Punkt-zu-Punkt-Verkabelung
- Hochwertige Komponenten
VERWENDETE RÖHREN
- Eingangsstufe: 1x 310A
- Gleichrichter: 1x 5U3C
- Treiber: 1x 300B
- Endstufe: 1x 845
MERKMALE
- Handgefertigte Konstruktion mit feinster Punkt-zu-Punkt-Verdrahtung
- SoftStart und Zeitverzögerungsschaltung - 30 Sekunden
- Speziell entwickelter EI-Transformator für die Spannungsversorgung
- Zwei EI-Ausgangstransformatoren mit großer Bandbreite
TECHNISCHE DATEN
| Allgemeine Beschreibung | Class-A-Verstärker - 1x 24W RMS |
| Klirrfaktor | 1% (1kHz) |
| Signal/Rausch-Verhältnis | 87dB (gewichtetes A) |
| Frequenzgang | 15 - 35.000 Hz (-1,5 dB) |
| Empfindlichkeit | 1000 mV |
| Eingangsimpedanz | 100kΩ |
| Lastimpedanz | 4/8/16Ω |

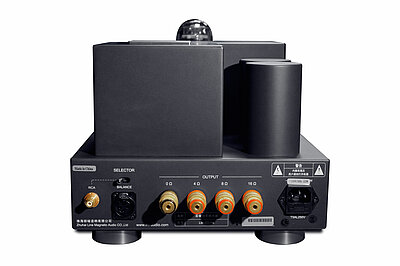

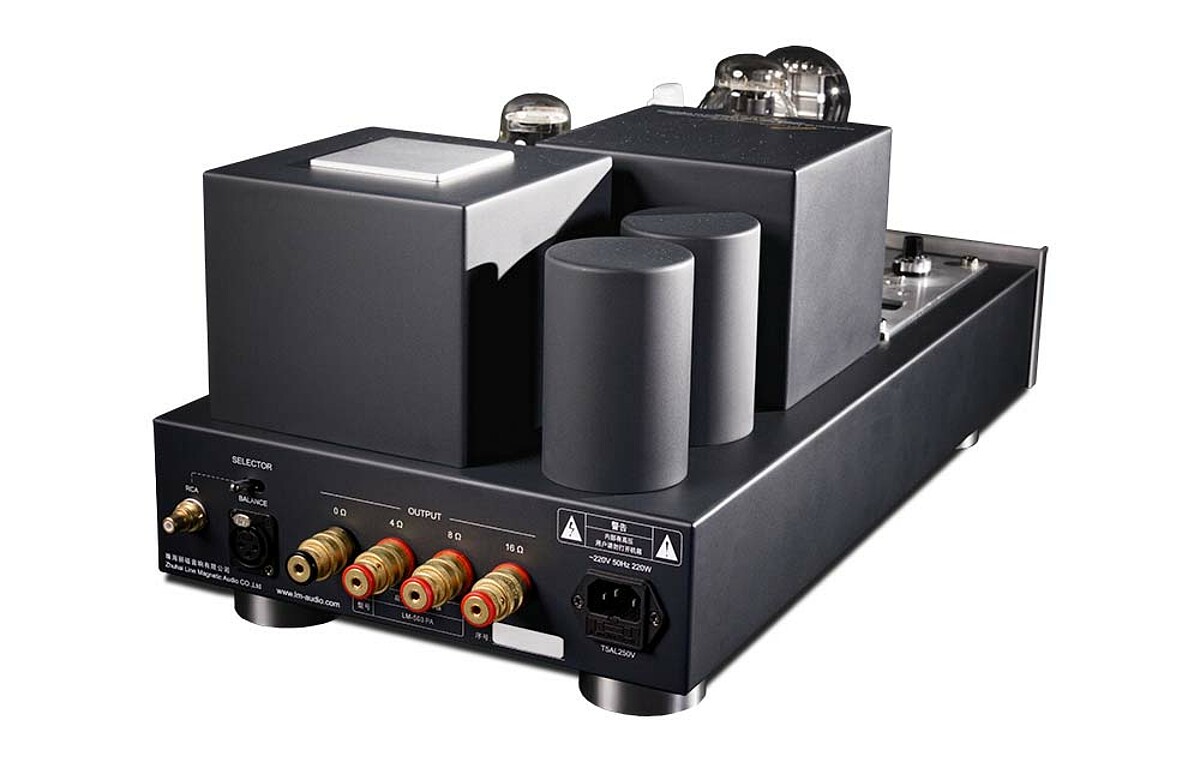

| Steckverbinder | 1x Line-Eingang Cinch |
| 1x Line-Eingang XLR | |
| 1x Schraubklemmen kompatibel mit Bananensteckern | |
| Abmessungen (B x H x T) | 287 x 279 x 574 mm |
| Gewicht | 30 kg |
